elegante Festplatten-Kühlung

Achtung, Verletzungsgefahr! Nicht in den laufenden Lüfter greifen!

Festplattensicherungen stehen an erster Stelle der Vorsichtsmaßnahmen, um unerwünschtem System- oder Datenverlust vorzubeugen. Eine erfolgreiche externe Festplattensicherung, die nach der Trennung vom System an einem räumlich getrenntem Ort aufbewahrt wird, ist die beste Maßnahme gegen wie auch immer gearteten Datenverlust.
Liste der Bauteile:

1 Lüfter, 12 cm (Festplattenbreite),
2 Winkel (verschiedene Schenkellängen),
1 Schraube mit Mutter (Zugentlastung),
2 Schrauben mit Muttern (Winkelbefestigung),
2 Schrauben mit Muttern (Lüfterbefestigung),
1 USB-Verbindungskabel,
1 Schrumpfschlauch,
1 Zugentlastung,
1 Lüfterverbindungsstecker und
1 passende Metall-Bodenplatte (Fuß).

Alle von mir verwendeten Bauteile befanden sich in meinem Fundus

Die passende Bodenplatte besaß nicht die gewünschte Stärke. Deshalb sorgen zwei von diesen für das entsprechende Gewicht. Von dem USB-Verbindungskabel entfernte ich den nicht erforderlichen Stecker und zog den Schrumpfschlauch über das freie Ende.Nun lötete ich die Adern der USB-Spannungsversorgung polgerecht an den Lüfterverbindungsstecker. Die beiden USB-Datenleitungen kürzte ich derart, dass sie sich mit keiner der anderen Leitungen berührten. Den Schrumpfschlauch zog ich bis über die Lötstellen bündig an den Verbindungsstecker des Lüfters. Jetzt war nur das Zusammenschrauben aller Teile angesagt.

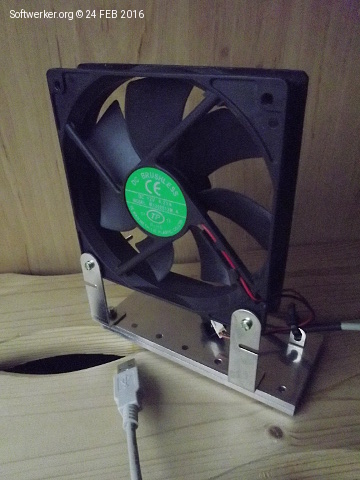

Das fertige Gerät mit dem Lufteintritt:

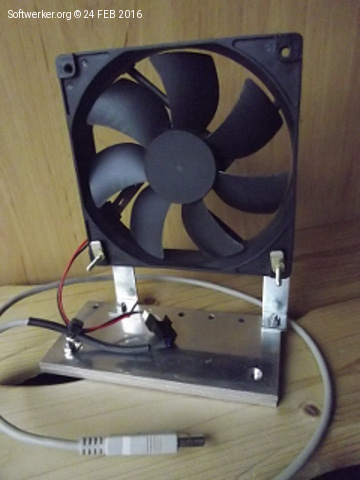

Die Frontseite zeigt den Luftaustritt:

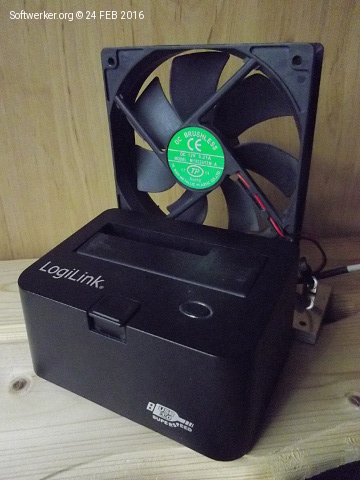

Mit einer USB-Docking-Station:

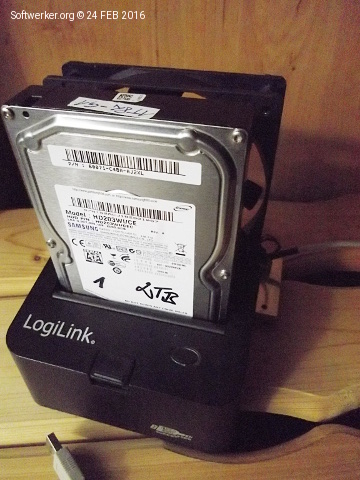

Mit einer bestückten USB-Docking-Station:

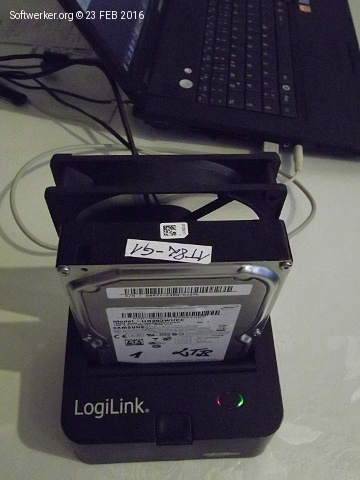

Festplattenkühlung in der Anwendung mit USB-Anschluss:

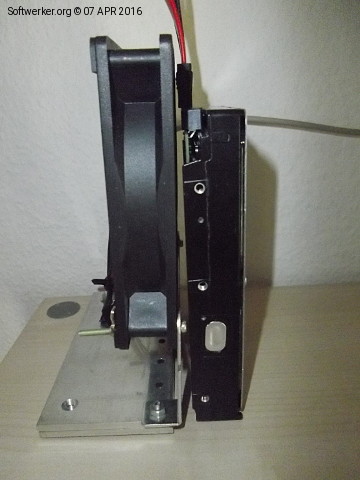

Seitenansicht der Festplattenkühlung mit Direkt-Anschluss:

Der wesentliche Vorteil dieser selbst erstellten Festplattenkühlung besteht darin, dass sie mittels USB-Spannungsversorgung überall betrieben werden kann.

aktualisiert - 09. April 2016
